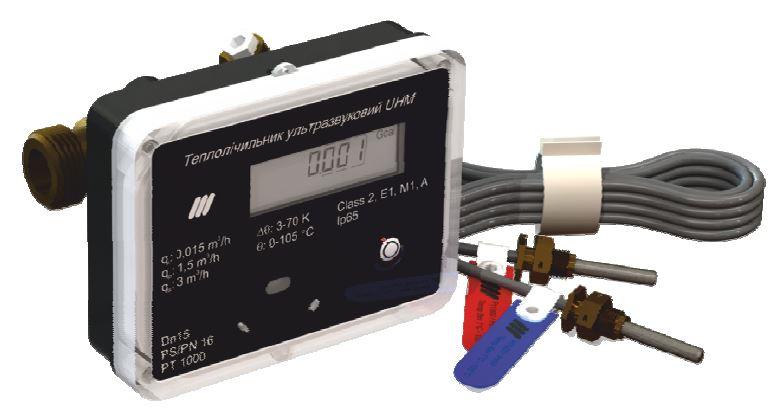

Лічильник тепла ультразвуковий UHM 15/0.6 M-Bus
Лічильник тепла ультразвуковий UHM 15/0.6 M-BusВ наявності
4 442 грн
+380 (44) 331-90-89
офис
  • +380 (67) 301-29-89
    опт
Купити

Опис

Короткий опис

Тепловий лічильник UHM призначений для комерційного обліку кількості спожитої теплової енергії в закритих системах теплопостачання в квартирах, котеджах, офісах й інших не промислових приміщеннях з горизонтальною системою опалення.

Лічильник має невеликі габарити, працює на батарейному живленні, веде архіви накопичених даних, є можливість комунікації з комп'ютером через оптичний інтерфейс (з'єднання «точка-точка») і шину M-Bus (опція) для підключення до систем дистанційного обліку та диспетчеризації.

В комплект входить лічильник в зборі (обчислювач, витратомір, термопари), сполучна арматура, паспорт, інструкція. Гарантійний термін служби 4 роки.

Технічна інформація

Теплолічильник призначений для комерційного обліку кількості спожитої теплової енергії в закритих водяних системах теплопостачання в квартирах (з горизонтальною розводкою трубопроводів), котеджах, офісах і інших спорудах відповідно до діючих "Правил надання послуг з централізованого опалення, постачання холодної та гарячої води і водовідведення".

Теплолічильник здійснює вимірювання спожитої теплової енергії, обсягу теплоносія, його температури в подаючому і зворотному потоці, а також питому витрату і теплову потужність.

Застосовується для роботи в умовах навколишнього середовища класу А (застосування всередині приміщення):

Температура навколишнього середовища: +5..+50°С Відносна вологість 93% при температурі + 40 ° С Атмосферний тиск 84..107 кПа Напруженість поля до 3 В / м в діапазоні частот 26 ... 1000 Mгц Одиниця виміру теплової енергії - гігокалорій (Gcal)



Основні технічні дані

Теплосчетчик вимірює температуру теплоносія в діапазоні від 4 до 95 С в прямому і зворотному потоці теплообмінного контуру, при цьому різниця температур теплоносія в прямому і зворотному потоці теплообмінного контуру () повинна знаходиться впределах від 3 до 70 К.

Технічні характеристики Од. вим. DN 15 DN 15, DN 20 DN 20 DN 25 DN 32 DN 40
Тривалий номінальний витрата (qp) м3/год 0,6 1,0 1,5 1,5 2,5 2,5 3,5 6,0 10,0
Верхня межа номінальної витрати (qp) м3/год 1,2 2,0 3,0 3,0 5,0 5,0 7,0 12,0 20,0
Поріг чутливості в горизонтальному
і вертикальному положенні
м3/год 0,012 0,020 0,015 0,030 0,025 0,050 0,070 0,120 0,200

Назва параметра Од. Вим. Характеристика
Номінальний діаметр   DN 15 DN 20 DN 25 DN 32 DN 40
Нарізні з’єднання згідно з ISO 228-1:2000, d дюйм G 3⁄4 — В G 1 - В G 11⁄4 — В G 11⁄2 — В G 2 - В
Габаритні розміри (не більше)
- довжина, L мм 110 130 260 160 260 180 300
- ширина, W1 мм 32 36,5 42 55,5 60
- ширина, W2 мм 75 80 87 100 105
- довжина, L1 мм 123
- висота, H1 мм 47
- висота, H2 мм 47
Маса (не більше) кг 1,0 1,5 4,0 3,0 4,5 3,5 5,0

Характеристики

Основні
Вага1 кг
Гарантійний термін 24 міс
Країна виробникУкраїна
Тип приєднанняМуфтове
Умовний прохід 15 мм
Максимальна температура теплоносія 105 град.
Спосіб монтажуГоризонтальний/вертикальний
Приєднувальний розмір1/2"
Тип теплолічильникаУльтразвуковий
Вимірювана середаВода
Мінімальна різниця температур, Δtmin 3 град.
Вимірювання витрати, min 0.015 куб. м
Вимірювання витрати, max 1.2 куб. м
СтанНовий
Додаткові характеристики
Робочий тиск 16 бар
Максимальний робочий тиск16 бар
Колір Чорний
ПокриттяЛатунь
Максимальна витрата, Qmax 1.2 куб.м/год
Номінальна витрата, Qn 0.6 куб.м/год
Мінімальна витрата, Qmin 0.015 куб.м/год
Міжповірочний інтервал 4 років
Габаритні розміри
Висота107 мм
Ширина94 мм
Довжина123 мм
Монтажна довжина110 мм
