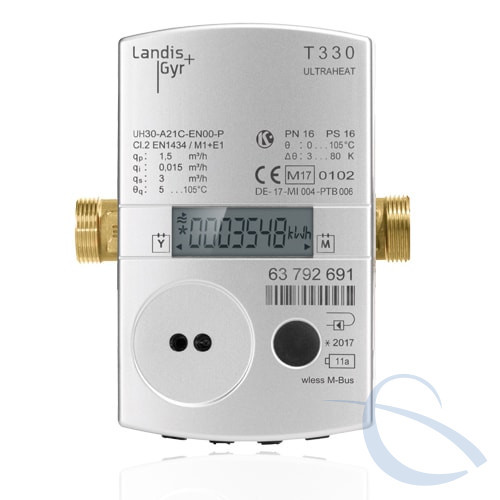

Лічильник тепла ультразвуковий ULTRAHEAT T330 B21 dn15 q 1.5m3
- Немає в наявності
5 130 грн
+380 (44) 331-90-89
офис
- +380 (67) 301-29-89опт
повернення товару протягом 14 днів за домовленістю
Лічильник тепла ультразвуковий ULTRAHEAT T330 B21 dn15 q 1.5m3Немає в наявності
5 130 грн
Опис
ULTRAHEAT T330 - компактний і надійний ультразвуковий лічильник, призначений для експлуатації в системах опалення та охолодження об'єктів. Є універсальним, що відповідає всім вимогам і стандартам будівельних технологій, спеціально розроблений для застосування в комунальному секторі.
Особливості
Точні і тривалі вимірювання по ультразвуковому принципом; Компактний знімний електронний блок; Великий, зручний для читання дисплей; 24 місячних значення, включаючи значення в середині місяця; Інтелектуальний, адаптивний вимірювальний цикл; Можливість установки без будь-яких обмежень; Суцільнометалева вимірювальна трубка; Технологія DuraSurfaceTM; Термін служби батареї - 11 років.Опис
Ультразвуковий лічильник тепла або холоду; Нечутливий до забруднень і відкладень; Виробляє швидке інтелектуальний вимір для всіх додатків; Має плоский знімний обчислювач; Діапазон температур: +5°С ... +105°С; Має короткі інтервали вимірювання і велику ємність; Забезпечує вимір мінімальних потоків; Забезпечує зберігання даних протягом 24 місяців; Має 2 встановлених місячних дня (середина місяця) для відстеження динаміки показань; Характеризується швидкою і економічною установкою; Не вимагає прямих труб або підсилювачів потоку; Дотримується сувору Європейську Директиву (клас 2); Забезпечує швидкий зв'язок; Точний, міцний, зносостійкий.| З'єднання | Найменування | Чув-ть, л/год | Витрата м3/год | Монтажна довжина | Ціна за одиницю, ГРН. з ПДВ | ||
|---|---|---|---|---|---|---|---|
| Q min | Q n | Q max | Роздріб | ||||
| Лічильник тепла універсальний з різьбовим приєднанням на подаючий і зворотний трубопровід, тиск PN16 | |||||||
| 3/4" | T330-B05C-UA00-P без інтерфейсу | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 150 |
| 3/4" | T330-B05C-UA00-P з інтерфейсом провідний M-Bus | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 160 |
| 3/4" | T330-B05C-UA00-P з інтерфейсом радіо M-Bus | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 180 |
| 3/4" | T330-B21C-UA00-P без інтерфейсу | 6 | 0,015 | 1,5 | 3 | 110 | 150 |
| 3/4" | T330-B21C-UA00-P з інтерфейсом провідний M-Bus | 6 | 0,015 | 1,5 | 3 | 110 | 160 |
| 3/4" | T330-B21C-UA00-P з інтерфейсом радіо M-Bus | 6 | 0,015 | 1,5 | 3 | 110 | 180 |
| 1" | T330-B26C-UA00-P без інтерфейсу | 6 | 0,015 | 1,5 | 3 | 130 | 160 |
| 1" | T330-B26C-UA00-P з інтерфейсом провідний M-Bus | 6 | 0,015 | 1,5 | 3 | 130 | 170 |
| 1" | T330-B26C-UA00-P з інтерфейсом радіо M-Bus | 6 | 0,015 | 1,5 | 3 | 130 | 190 |
| 1" | T330-B36C-UA00-P без інтерфейсу | 10 | 0,025 | 2,5 | 5 | 130 | 170 |
| 1" | T330-B36C-UA00-P з інтерфейсом провідний M-Bus | 10 | 0,025 | 2,5 | 5 | 130 | 180 |
| 1" | T330-B36C-UA00-P з інтерфейсом радіо M-Bus | 10 | 0,025 | 2,5 | 5 | 130 | 200 |
Додаткова комплектація
| Найменування | Вартість, EUR з ПДВ |
|---|---|
| Перехідник під термодатчик | 2 |
| Кран кульовий під термодатчик на 1/2" | 8 |
| Кран кульовий під термодатчик на 3/4" | 11 |
| Кран кульовий під термодатчик на 1" | 15 |
| Комплект штуцерів на 1/2" | 2 |
| Комплект штуцерів на 3/4" | 3 |
| Комплект для кріплення T230 на стіну | 1 |
| Пара термодатчиків Pt500 з довжиною кабеля 5м | 9 |
| EVM-USB пристрій для опитування теплолічильників по каналу радіо M-Bus (поставляється в комплекті з ПЗ) | 400 |
| Модуль дротового зв'язку M-Bus, який може бути встановлений лічильник по ходу експлуатації | 10 |
| Радіомодуль | 30 |
Технічні характеристики
| Загальні | |
|---|---|
| Точність вимірювань | Клас 2 або 3 згідно EN 1434 |
| Клас навколишнього середовища | A (EN 1434) для внутрішньої установки |
| Механічний клас | M1 / M2 (згідно MID 2004/22/ЄС) |
| Електромеханічний клас | E1 (згідно MID 2004/22/ЄС) |
| Вологість навколишнього середовища | < 93% при 25°C, без конденсації |
| Максимальна висота установки | 2000 м над рівнем моря |
| Температура зберігання | -20°C ... + 60°C |
| Електронний блок | |
| Температура навколишнього середовища | 5°C ДО 55°C |
| Клас захисту корпусу | IP 54 згідно EN 60529 |
| Харчування | Батарея на 6 / 11 років |
| Поріг спрацьовування для ΔT | До 0,2 |
| Різниця температур ΔT | 3 K ... K 80 |
| Діапазон вимірювання температури | 0°C ... 180°C |
| РКД | 7-значний |
| Оптичний інтерфейс | Стандартний згідно EN 62056-21 |
| Зв'язок | Опція |
| Довжина термодатчиків | 1,5 м |
| Температурні датчики | |
| Тип | Pt 500 в соотв. з EN 60751, не знімний |
| Тип з'єднання | Pt 500, 2-провідна технологія |
| Довжина кабелю | 1,5 м (опціонально 5 м) |
| Тип конструкції | Датчик діаметром 5,2 x 45 мм, DS прямий короткий, M10 x 27,5 мм |
| Діапазон температур | 0°C ... 105°C |
| Витратомір | |
| Клас захисту | IP 54 згідно EN 60529, опціонально IP 65 |
| Можливість монтажу | Гаряча сторона / холодна сторона |
| Місце встановлення | Будь |
| Випрямлення потоку | Немає |
| Діапазон вимірювання | 1:100 |
| Діапазон температур | 0°C ... 105°C |
| Максимальна перевантаження | qs = 2 x qp, постійна |
| Номінальний тиск | PN16 (1,6 МПа; PS16), PN25 (2,5 МПа; PS25) |
| qp, м3/год | Загальна довжина з'єднання |
| 0,6 | 110 мм (3/4") — 190 мм (1") |
| 1,5 | 110 мм (3/4"), 130 мм (1"), 190 мм (1") |
| 2,5 | — 130 мм (1"), 190 мм (1") |
Параметри
| Номінальний витрата qp | 0,6 | 0,6 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | м3/год |
|---|---|---|---|---|---|---|---|---|
| Повна довжина | 110 | 190 | 110 | 130 | 190 | 190 | 190 | мм |
| З'єднання | G3/4 | G1 | G3/4 | G1 | G1 | G1 | G1 | |
| Максимальний витрата qs | 1,2 | 1,2 | 3 | 3 | 3 | 5 | 5 | м3/год |
| Мінімальний витрата qi | 6 | 6 | 15 | 15 | 15 | 25 | 25 | л/год |
| Поріг спрацьовування (змінний) | 1,2 | 1,2 | 3 | 3 | 3 | 5 | 5 | л/год |
| Падіння тиску при qp | 150 | 150 | 150 | 160 | 160 | 200 | 210 | мбар |
| Kv-фактор при Δp 1 бар | 1,5 | 1,5 | 3,9 | 3,8 | 3,8 | 5,6 | 5,3 | м3/год |
| Графік у діаграмі | A | A | C | B | B | E | D | D |
| Маса | 0,8 | 1,1 | 0,8 | 0,8 | 1,1 | 0,8 | 1,1 | кг |
Зв'язок (опція)
| M-Bus | |
|---|---|
| Стандарт | EN13757‐2 / EN13757‐3 |
| Адресація | Первинний або вторинний адреса |
| Швидкість передачі | Autobaud: 300 / 2400 Бод |
| Зв'язок | 1,5-метровий кабель, 2-провідний, фіксований |
| Інтервал зчитування | > 1 хв при 2400 бод |
| Подання даних | 1 зумовлена схема даних; Інтерфейс протокол даних з сервісним ЗА UltraAssist |
| Значения в предыдущем месяце | Отчет за предыдущие 24 месяца; Ежемесячные значения за предыдущие 24 месяца, доступные в пользовательском отчете |
| Проводной M-Bus | |
| Стандарт | Открытая система учета OMS (выпуск 3.0.1) EN 13757-4; Modus T1 |
| Частота | 868,95 МГц (мин 868,90 МГц ‐ макс 869,00 МГц) |
| Мощность передачи | мин 3,16 мВт (5 дБм) - макс 25 мВт (13,9 дБ) |
| Диапазон | До 400 м |
| Срок службы батареи | 6 ktn (мобильная) / 11 лет (мобильная - короткие отчеты / стационарная) |
| Интервал отправки - Мобильное считывание данных - Стационарное считывание данных - Пользовательское считывание данных |
В зависимости от конфигурации 20-34 с 15 мин В зависимости от длины протокола 20-900 с |
| Представление данных | 3 предопределенных протокола данных (мобильный 6/11 лет / стационарный 11 лет) Пользовательский протокол данных с сервисным ПО UltraAssist |
| Импульсный выход | |
| Тип выхода | Открытый разъем |
| Классификация | OB/OC (в соответствии с EN1434‐2) |
| Кабель | 1,5 м; 4‐проводный, LL84201 4xAWG28 / 0,2 мм2 |
| Диаметр кабеля | 4 мм |
| Маркировка кабеля | Пассивный импульсный выход |
| Напряжение | макс 30 В |
| Ток | макс 30 мА |
| Диэлектрическая прочность | 500 Вeff |
| Опір ВКЛ / ВИКЛ | <74 Ом / 6 МОм |
| Вихідна сполука | 1-но канальний / 2-х канальне |
Інформація для замовлення
- Ціна: 5 130 грн
