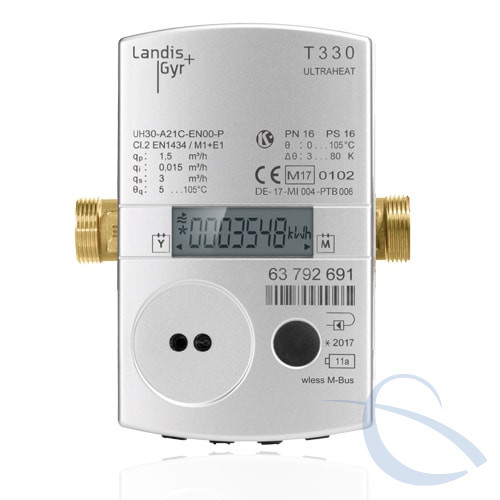

Лічильник тепла ультразвуковий ULTRAHEAT T330 B36 dn20 q 2.5m3

  • В наявності

6 270 грн

+380 (44) 331-90-89
офис
  • +380 (67) 301-29-89
    опт
повернення товару протягом 14 днів за домовленістю
Лічильник тепла ультразвуковий ULTRAHEAT T330 B36 dn20 q 2.5m3
Лічильник тепла ультразвуковий ULTRAHEAT T330 B36 dn20 q 2.5m3В наявності
6 270 грн
+380 (44) 331-90-89
офис
  • +380 (67) 301-29-89
    опт
Купити

Опис

ULTRAHEAT T330 - компактний і надійний ультразвуковий лічильник, призначений для експлуатації в системах опалення та охолодження об'єктів. Є універсальним, що відповідає всім вимогам і стандартам будівельних технологій, спеціально розроблений для застосування в комунальному секторі.

Особливості

Точні і тривалі вимірювання по ультразвуковому принципом; Компактний знімний електронний блок; Великий, зручний для читання дисплей; 24 місячних значення, включаючи значення в середині місяця; Інтелектуальний, адаптивний вимірювальний цикл; Можливість установки без будь-яких обмежень; Суцільнометалева вимірювальна трубка; Технологія DuraSurfaceTM; Термін служби батареї - 11 років.

Опис

Ультразвуковий лічильник тепла або холоду; Нечутливий до забруднень і відкладень; Виробляє швидке інтелектуальний вимір для всіх додатків; Має плоский знімний обчислювач; Діапазон температур: +5°С ... +105°С; Має короткі інтервали вимірювання і велику ємність; Забезпечує вимір мінімальних потоків; Забезпечує зберігання даних протягом 24 місяців; Має 2 встановлених місячних дня (середина місяця) для відстеження динаміки показань; Характеризується швидкою і економічною установкою; Не вимагає прямих труб або підсилювачів потоку; Дотримується сувору Європейську Директиву (клас 2); Забезпечує швидкий зв'язок; Точний, міцний, зносостійкий.
З'єднання Найменування Чув-ть, л/год Витрата м3/год Монтажна довжина Ціна за одиницю, ГРН. з ПДВ
Q min Q n Q max Роздріб
Лічильник тепла універсальний з різьбовим приєднанням на подаючий і зворотний трубопровід, тиск PN16
3/4" T330-B05C-UA00-P без інтерфейсу 2,4 0,006 0,6 1,2 110 150
3/4" T330-B05C-UA00-P з інтерфейсом провідний M-Bus 2,4 0,006 0,6 1,2 110 160
3/4" T330-B05C-UA00-P з інтерфейсом радіо M-Bus 2,4 0,006 0,6 1,2 110 180
3/4" T330-B21C-UA00-P без інтерфейсу 6 0,015 1,5 3 110 150
3/4" T330-B21C-UA00-P з інтерфейсом провідний M-Bus 6 0,015 1,5 3 110 160
3/4" T330-B21C-UA00-P з інтерфейсом радіо M-Bus 6 0,015 1,5 3 110 180
1" T330-B26C-UA00-P без інтерфейсу 6 0,015 1,5 3 130 160
1" T330-B26C-UA00-P з інтерфейсом провідний M-Bus 6 0,015 1,5 3 130 170
1" T330-B26C-UA00-P з інтерфейсом радіо M-Bus 6 0,015 1,5 3 130 190
1" T330-B36C-UA00-P без інтерфейсу 10 0,025 2,5 5 130 170
1" T330-B36C-UA00-P з інтерфейсом провідний M-Bus 10 0,025 2,5 5 130 180
1" T330-B36C-UA00-P з інтерфейсом радіо M-Bus 10 0,025 2,5 5 130 200

Додаткова комплектація

Найменування Вартість, EUR з ПДВ
Перехідник під термодатчик 2
Кран кульовий під термодатчик на 1/2" 8
Кран кульовий під термодатчик на 3/4" 11
Кран кульовий під термодатчик на 1" 15
Комплект штуцерів на 1/2" 2
Комплект штуцерів на 3/4" 3
Комплект для кріплення T230 на стіну 1
Пара термодатчиків Pt500 з довжиною кабеля 5м 9
EVM-USB пристрій для опитування теплолічильників по каналу радіо M-Bus (поставляється в комплекті з ПЗ) 400
Модуль дротового зв'язку M-Bus, який може бути встановлений лічильник по ходу експлуатації 10
Радіомодуль 30

Технічні характеристики

Загальні
Точність вимірювань Клас 2 або 3 згідно EN 1434
Клас навколишнього середовища A (EN 1434) для внутрішньої установки
Механічний клас M1 / M2 (згідно MID 2004/22/ЄС)
Електромеханічний клас E1 (згідно MID 2004/22/ЄС)
Вологість навколишнього середовища < 93% при 25°C, без конденсації
Максимальна висота установки 2000 м над рівнем моря
Температура зберігання -20°C ... + 60°C
Електронний блок
Температура навколишнього середовища 5°C ДО 55°C
Клас захисту корпусу IP 54 згідно EN 60529
Харчування Батарея на 6 / 11 років
Поріг спрацьовування для ΔT До 0,2
Різниця температур ΔT 3 K ... K 80
Діапазон вимірювання температури 0°C ... 180°C
РКД 7-значний
Оптичний інтерфейс Стандартний згідно EN 62056-21
Зв'язок Опція
Довжина термодатчиків 1,5 м
Температурні датчики
Тип Pt 500 в соотв. з EN 60751, не знімний
Тип з'єднання Pt 500, 2-провідна технологія
Довжина кабелю 1,5 м (опціонально 5 м)
Тип конструкції Датчик діаметром 5,2 x 45 мм, DS прямий короткий, M10 x 27,5 мм
Діапазон температур 0°C ... 105°C
Витратомір
Клас захисту IP 54 згідно EN 60529, опціонально IP 65
Можливість монтажу Гаряча сторона / холодна сторона
Місце встановлення Будь
Випрямлення потоку Немає
Діапазон вимірювання 1:100
Діапазон температур 0°C ... 105°C
Максимальна перевантаження qs = 2 x qp, постійна
Номінальний тиск PN16 (1,6 МПа; PS16), PN25 (2,5 МПа; PS25)
qp, м3/год Загальна довжина з'єднання
0,6 110 мм (3/4") — 190 мм (1")
1,5 110 мм (3/4"), 130 мм (1"), 190 мм (1")
2,5 — 130 мм (1"), 190 мм (1")

Параметри

Номінальний витрата qp 0,6 0,6 1,5 1,5 1,5 2,5 2,5 м3/год
Повна довжина 110 190 110 130 190 190 190 мм
З'єднання G3/4 G1 G3/4 G1 G1 G1 G1
Максимальний витрата qs 1,2 1,2 3 3 3 5 5 м3/год
Мінімальний витрата qi 6 6 15 15 15 25 25 л/год
Поріг спрацьовування (змінний) 1,2 1,2 3 3 3 5 5 л/год
Падіння тиску при qp 150 150 150 160 160 200 210 мбар
Kv-фактор при Δp 1 бар 1,5 1,5 3,9 3,8 3,8 5,6 5,3 м3/год
Графік у діаграмі A A C B B E D D
Маса 0,8 1,1 0,8 0,8 1,1 0,8 1,1 кг

Зв'язок (опція)

M-Bus
Стандарт EN13757‐2 / EN13757‐3
Адресація Первинний або вторинний адреса
Швидкість передачі Autobaud: 300 / 2400 Бод
Зв'язок 1,5-метровий кабель, 2-провідний, фіксований
Інтервал зчитування > 1 хв при 2400 бод
Подання даних 1 зумовлена схема даних;
Інтерфейс протокол даних з сервісним ЗА UltraAssist
Значення в попередньому місяці Звіт за попередні 24 місяці;
Щомісячні значення за попередні 24 місяці, доступні в користувальницькому звіті
Дротовий M-Bus
Стандарт Відкрита система обліку OMS (випуск 3.0.1) EN 13757-4; Modus T1
Частота 868,95 МГц (хв 868,90 МГц ‐ макс 869,00 МГц)
Потужність передачі хв 3,16 мВт (5 дБм) - макс 25 мВт (13,9 дБ)
Діапазон До 400 м
Термін служби батареї 6 ktn (мобільна) / 11 років (мобільна - короткі звіти / стаціонарна)
Інтервал відправлення
- Мобільний зчитування даних
- Стаціонарне зчитування даних
- Користувальницьке зчитування даних

В залежності від конфігурації 20-34 з
15 хв
В залежності від довжини протоколу 20-900 з
Подання даних 3 зумовлених протоколу даних (мобільний 6/11 років / стаціонарний 11 років)
Користувальницький протокол даних з сервісним ЗА UltraAssist
Імпульсний вихід
Тип виходу Відкритий роз'єм
Класифікація OB/OC (відповідно до EN1434‐2)
Кабель 1,5 м; 4‐проводний, LL84201 4xAWG28 / 0,2 мм2
Діаметр кабелю 4 мм
Маркування кабелю Пасивний імпульсний вихід
Напруга макс 30
Струм макс 30 мА
Діелектрична міцність 500eff
Опір ВКЛ / ВИКЛ <74 Ом / 6 МОм
Вихідна сполука 1-но канальний / 2-х канальне



Інформація для замовлення

  • Ціна: 6 270 грн
